#16 ANATOMIE

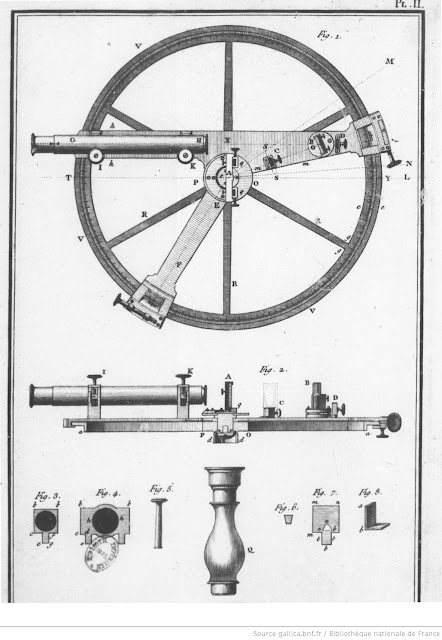

Immagine recante un sezionamento del circolo a riflessione

Fonte: Gallica p.35

Per meglio capire il circolo a riflessione, analizziamo tutti i suoi particolari

In ordine troviamo:

Figura 1: vista dal piano orizzonte dello strumento;

Figura 2: vista dal piano verticale dello strumento;

Figura 3: supporto per gli specchi più piccoli;

Figura 4: supporto per lo specchio più grande;

Figura 5: perni di fissaggio e registrazione delle varie parti;

Manico in ebano;

Figura 6: sezione trasversale dei punti R;

Figura 7: parte utile per certe specifiche verifiche di cui non viene fatta menzione;

Figura 8: supporto per una vite di regolazione;
